数字会议室系统

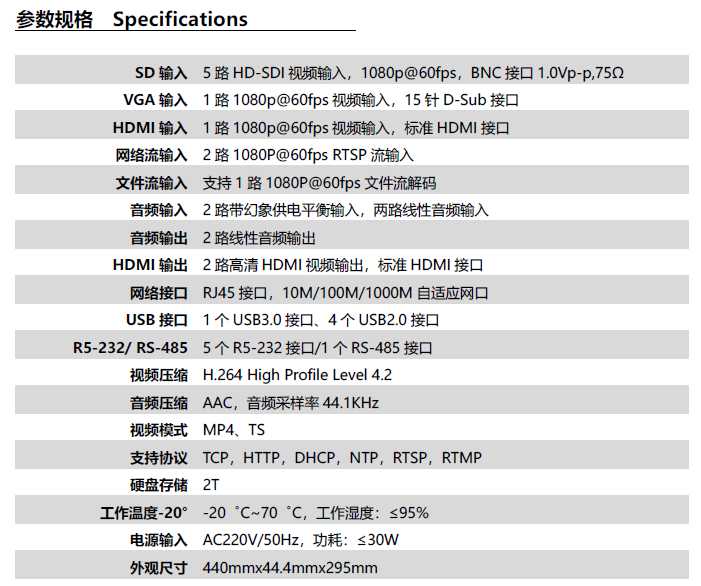

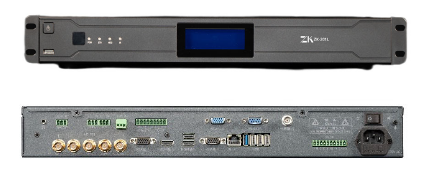

高清录播主机 ZK-201L

▶采用嵌入式Linux操作系统，高清画质，1920*1080分辨率录制、预览、网络传输；高保真立体声音频，支持线性音频输入。

▶自由录播模式，集传统电影模式、资源模式两种录播方式优点于一身。

▶支持自动导播、手动导播两种导播模式；支持单画面、画中画、二分屏、三分屏、四分屏等多种画面组合播出。

▶支持5路HD-SDI、1路VGA、1路HDMI视频输入。

▶支持1路最高1080*P60文件流解码。

▶支持2路HDMI高清视频输出。

▶支持VGA环出功能，省掉一个VGA分配器。

▶支持一路标清CVBS输出。

▶支持RS-232、RS-485通信接口，方便扩展跟踪机、中控、键盘等各类外设，支持5路USB接口，可接入更多外围设备。

▶支持I/O的输入/输出，方便扩展多种智能应用。

▶支持录制文件到网络存储服务器，实现集中存储。支持U盘录制，录完即可拔出，支持U盘备份、移动硬盘备份。

▶支持视频剪辑功能。

▶支持远近景切换自动跟踪。

▶支持字幕插入功能；支持透明台标、台标位置可调。

▶支持片头字幕、片头图片、背景图片叠加。

▶支持20余种特效切换。

▶支持通道名称自由设置。

▶支持RTIMP流、RTSP流实时网络发布。

▶内置web服务，可通过网页远程导播、查看视频、操作设备、下载录制文件。

▶除导播流外，可同时录制四路1080P高清视频资源，方便后期编辑；录制流、网络流、互动流单独设置。

▶具有一键开启功能，日常使用简单化，支持串口透传。

▶前面板2英寸LCD直观显示设备运行状态。

▶可与媒体资源管理平台完美对接。支持远程互动教学。

录播管理软件 ZK-2.0.0

▶支持B/S架构，支持主流浏览器远程登录管理系统，可设置用户密码、视频输入、视频输出、互动、推流方式及模式、VGA 图像微调等功能。

▶支持高、低双码流录制功能，支持自定义录制分辨率、帧率和码流。

▶支持导播管理、系统参数管理、用户管理、录制管理、网络参数管理。

▶系统支持视频文件上传、下载、删除、本地点播；支持插入外接移动存储设备一键拷贝下载功能。

▶系统支持对设备异常断电，宕机造成的录制视频损坏进行一键修复。

▶ 系统采用主流 RTMP/RTSP/HTTP 流媒体直播推送技术，支持基于 Flash 技术和 HTML5 技术的直播和点播方式，能够让用户移动端或是电脑端都无须安装插件即可接收和观看直播和点播。

▶系统支持音频管理，可以进行回声消除、噪声消除、延时器、音量等设置。

▶可以兼容多种资源管理平台与第三方 FTP 服务器。

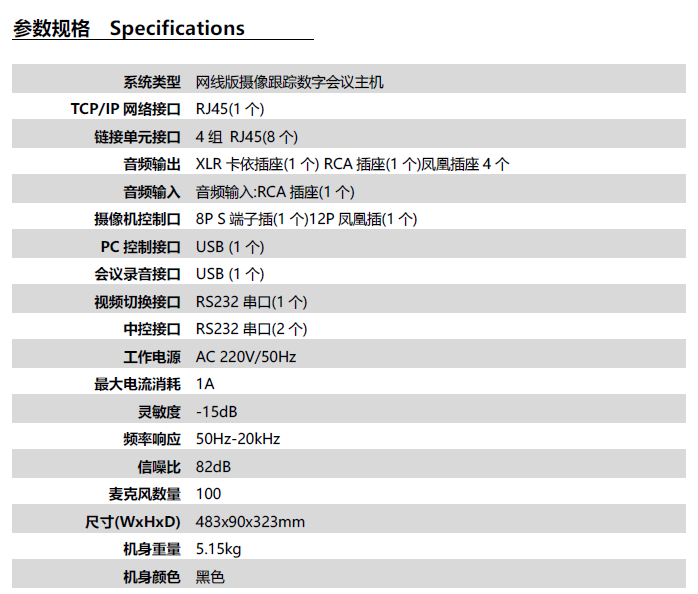

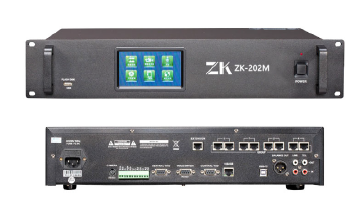

会议系统全数字主机 ZK-202M

▶新型环网线链接模式，采用高质量网线CAT5或CAT6每组可容纳25台话筒单元；单台主机总容量100台话筒单元；增加扩展主机级联可达总容量1000台话筒单元。

▶采用4组8个RJ45网口，每组可布置2条超五类或超六类网线实现闭环链接方式。

▶全数字电路开发设计；主机控制采用高感彩色TFT屏显示，4.3寸电容触摸屏控制，使之操作更加直观和人性化。

▶嵌入Web网页控制系统。连接局域网，可通过IPAD、手机等移动通信设备，无需安装软件即可对主机进行操作，支持苹果iOS/谷歌Android/微软Windows系统等操作系统。

▶具有多种通信接口，方便连接中控等各种设备(主机可接收中控码，并向中控发码等)。

▶可通过上位机软件利用电路232串口、USB接口进行参数调节控制；连接U盘，可对会议进行录音，并能播放U盘存贮的音频文件。

▶带有卡依、莲花、凤凰头多种音频输出接口，音频输出支持4路扬声器分区。

▶主机具备会议音频矩阵技术，内置n×4 音频矩阵处理器，可将任意数量话筒划分4个区，根据不同的会议

室声场环境进行4个编组独立音频输出，音量可分别调节，有效避免话筒啸叫问题，方便系统调音。

▶支持pelco P/D、YAAN、SONY EVI-D70和BRC-Z330等摄像机协议，并可定制协议。

▶支持配合高清视频切换主机，可同时接入6台高清摄像机，并具有图像冻结功能。

▶可以保存EVI-D70预置位方案，最多可以以保存5组，断电后不丢失。

▶会议系统支持通过信号输出语音服务器，配合软件实现实时自动语音析别功能，可用于中央控制系统进行智能语音控制。

▶系统发言模式包括讨论模式、自动模式、主席模式、全开模式；队列模式包括先进先出、后进先出、声控开关。

▶可以设置话简单元限时发言及不发言延时自动关闭，满足多种需要。

▶带有卡依音频输出接口，并设有线路输入输出及连接电话耦合器的莲花接口。

▶话筒单元具有超强抗手机干扰，支持话简单元热插拔。

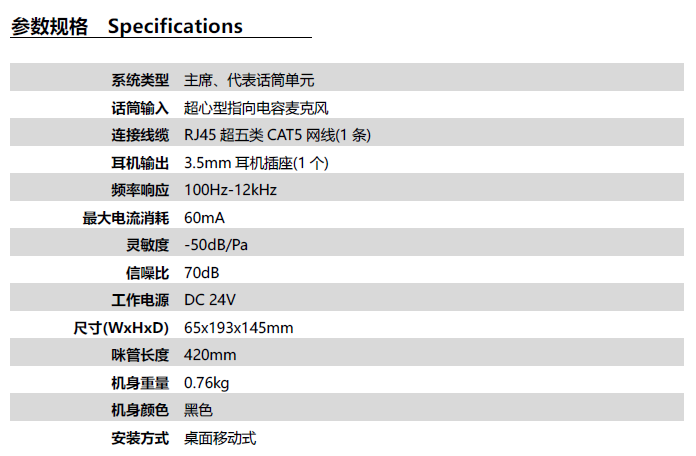

网线版主席单元/代表代表 ZK-202C/ ZK-202D

主席单元/代表单元

▶话筒杆与底座可分离式设计，让单元更适合运输和保存。

▶主席单元具有优先发言权，可以直接关闭发言中的代表单元。

▶专利底座设计，整体美观大方，根据声学原理设计的咪头外壳。最大空间的内腔，保证音质饱满。

▶超心型指向的电容话筒，实现高品质声音拾取，拾音距离可达到30-50cm。

▶采用CAT5或CAT6网络线缆级联方式，闭环链接双向供电技术，配套1个3网口接驳级联器。

▶带耳机输出口，带音量调节按钮；红色灯环，方便显示工作状态。

▶主席单元可以切断其它单元发言，方便进行会议控制.

▶单元具有全铜设计的话筒杆，具有抗手机信号干扰。

▶咪杆与底座可分离式设计，让单元更适合运输要求。

▶摄像机图像始终跟踪最后打开的单元，更能实时显示会议现场的情况。

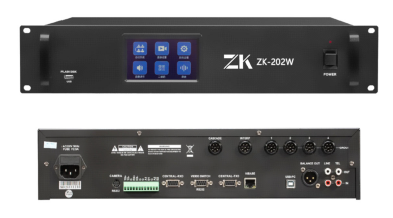

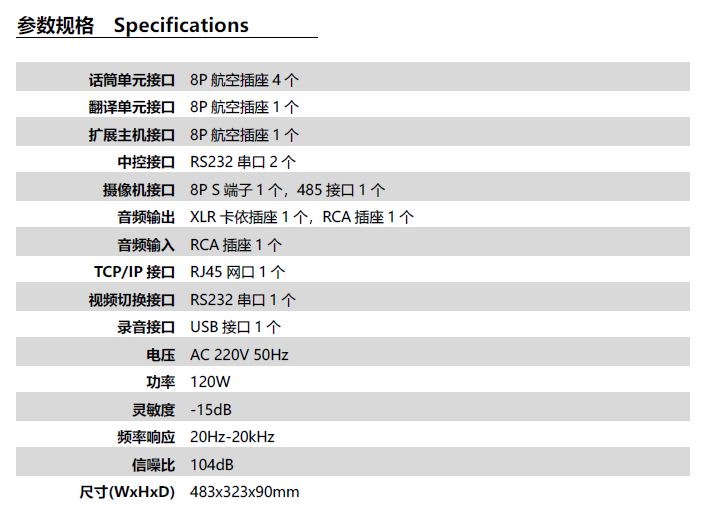

会议主机ZK-202W

▶网页控制：配合WIFI或有线组成的局域网，可使用移动设备，以网页形式对主机进行控制，可使用输入主机IP地址或二维码扫码方式登陆。

▶短信发送：可通过网页，对指定的单元或全部单元发送文字信息，实现会场通知功能，并可通过网页删除所有信息。

▶服务项目：通过网页，可自定义设置单元上的6个服务项目名称，任意单元可设置为主席单元，获取主席单

元权限功能，并可通过服务专用账号与密码登陆服务网页，完成单元的服务项目响应与内容删除。

▶触控屏操作：主机具有4.3寸全视角高清IPS彩屏，配以电容触屏，使其操作更容易直观，省去传统机械按键的寿命与灰尘问题。

▶中控操作：具有单独发码与收码两个RS232端口，两个端口可同时工作，更符合智能会议室的要求，使用发码端口，可实现摄像跟踪与语音识别、语音翻译操作；收码端口，可使用中控系统对主机进行开关话筒、模式转换等操作。

▶USB录音：接入U盘，可对会议进行实时录音，并可播放U盘中储存的会议录音文件。

▶视像跟踪：主机不需其他外配设备即可完成视像跟踪设置，系统支持EV1-D70、PELCO-D、PELCO-P协议，当摄像机数量超过2个时，需摄像机具有级联功能或者使用中控系统实现。

▶发言模式：具有先进先出、后进先出、讨论模式、自动模式、主席模式、全开模式、发言人数可设置在1-12人。

▶发言时间：有两种时间限制，一是语音等待时间，设置时间后，会限定时间内话筒没拾取到声音会自动关闭话筒，如其间拾取到声音会重新计时；二是会议发言时间，在达到设置时间后，会强制关闭话筒发言。

▶话筒航空接口：4路话筒接口，每路可支持15支话筒，接头带螺母锁定，保证每个接口牢固可靠。

▶声控系统：有声控开启单元功能，当话筒拾取到声音后会自动打开单元，可调节其灵敏度控 制打开话筒所需的音量。

▶可通过主机、PC软件、话筒单元完成签到、参会人员资料、会议议程的基础会务管理存档，如需使用全功能签到投票功能，可使用PC表决专用软性，连接方式为局域网。

▶级联无线投票系统：可通过交换机将会议主机与无线投票主机进行级联，使用PC 表决软件将其数据融合，实现有线与无线签到投票的整合。

▶同声传译:主机提供1路同声传译功能，使用专用的翻译话筒与翻译通道连接，其他单元可以选择收听原声通道或是翻译通道( 需耳机收听)。

▶话筒扩展器：配合话简扩展主机，可将系统话简容量扩容到250支单元。

▶主机具备专业会议音频处理技术，内置反馈抑制模块、噪声抑制模块、AGC自动增益模块、EQ参量均衡、HPF低切模块，可有效削弱话筒拾取环境噪音。

▶集成视频矩阵模块，可选8×4 HD-SDI高清无缝切换矩阵， 4×2 3G-SDI高清无缝切换矩阵。支持4画面分割显示，电子会标、滚动字幕等显示功能。

▶主机通过TCP/IP协议连接电脑，可进行远程控制维护和系统升级；可通过PC软件线路巡检功能，实时监测话筒工作状态及线路状态，实时故障查找。

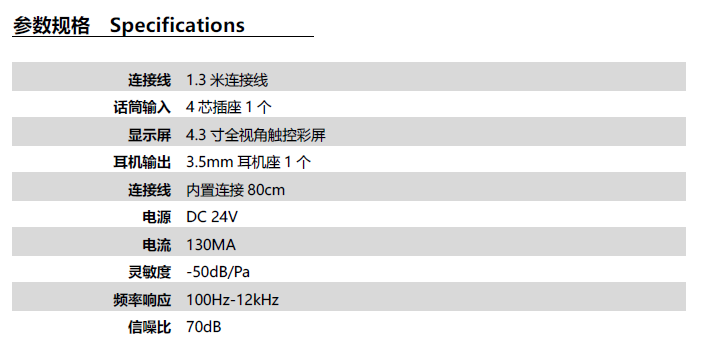

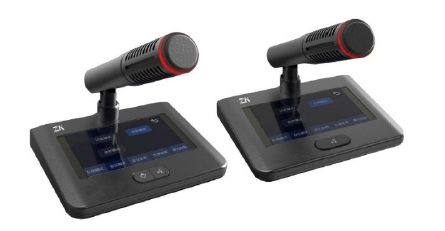

主席单元/代表单元ZK-202WC/ZK-202WD

▶触控屏主机：具有4.3寸全视角高清IPS彩屏，配以电容触屏，使其操作更容易直观，适简开关支持触打开与机械打开两种方式，触屏方式可以避免由于机械开关所产生的物理声音传输到拾音头，机械开关让操作人员具有最传统的操作体验。

▶耳机端口：耳机端口支持单边耳机与双声道耳机，可在会议原声通道与翻译通道之间选择，可单独调音量或主机统一设置音量

▶带灯开关：话筒的机械开关，在打开时会显示亮光，可直观显示当前状态。

▶抗干扰：对手机信号或其他干扰信号有超强的抗干扰能力。

▶分离式设计：话筒与底座使用分离式设计，可按使用要求更换不同的话筒杆。

▶主席功能：主席单元可安装在任何位置上，其优先键可关闭或暂停正在发言的代表单元。

▶恢复发言：当代表单元被主席单元关闭，可以选择是手动打开，还是自动恢复发言。
