分布式会议系统

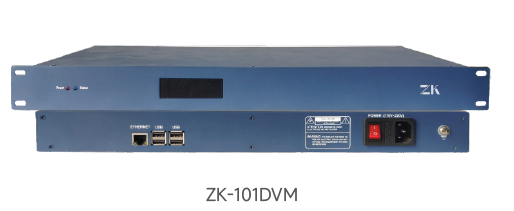

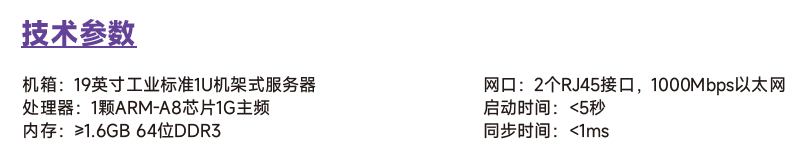

分布式交互控制服务器 ZK-101DVM

1、嵌入式纯硬件架构，启动时间小于5秒；

2、高精度同步校准，分布式节点同步误差<1ms；

3、采用B/S管理控制架构，支持网页web访问系统后台管理，支持通过web浏览器对FHD/4K节点进行管理及状态实时监测，支持远程控制升级盒子应用程序；

4、软件界面可自由，可编辑自定义数据源、显示界面、软件风格布局等；

5、各控制端间支持同步回显，支持对信号分类及排序功能，在移动端或客户端软件实现对信号源可视化预览；

6、平台提供标准的协议接口，支持定制二次开发；

7、支持信号源标识功能，可输入源上增加文字或者图片作为输入源的标识；

8、支持ONVIF、RTSP协议，IP摄像头画面可快速接入分布式管理平台；

9、支持IPC解码转码，最高128路并发处理；

10、允许多用户多平台同步操作，支持不同平台操作界面实时同步。具有多用户认证和授权机制，可设定权限分级；

11、支持高清1080P画面输出显示；支持画面分割，单屏输出支持≥16个信号；支持画面叠加，可叠加≥16层；

12、支持软KVM功能，可能通过平板操控端控制视频信号的播放和停止、控制电脑播放的PPT的翻页等操作；

13、预案管理：包括预案列表管理、轮训列表管理。支持显示预案设置、保存、修改、调用和删除，提供不少于1000个预案管理；支持自动执行的循环预案，实现画面自动显示与轮循显示；

14、拼接管理：拼接管理核心功能为新增液晶拼接显示墙、解码设备与液晶拼接显示墙显示区域的对应；

15、拼接控制：对应用场景内的液晶拼接显示墙进行拼接屏监控、信号源投放、屏幕分割、跑马灯字幕、信号预投放等功能。支持对所有接入系统的信号源预览及快速调用，确认无误后再上屏显示；

16、设备管理：网络内分布式一体化节点、语音设备等进行管理；

17、权限管理：实现对用户、角色、权限的综合管理；

18、系统设置：功能主要对分布式控制系统的调试日志、错误日志进行监控；

19、系统维护：可对分布式控制系统进行重启、重置、设置IP地址等操作；

20、管理各个节点的调试日志、错误日志、运行状态，接口配置；

21、管理用户操作日志，系统告警，系统安全日志，详细记录用户的操作记录；

22、支持系统在线升级管理，所有节点固件可进行批量更新，免除繁琐的操作；

电脑终端控制软件 ZK-3.0.0

1、兼容Windows7以上系统PC，平板；

2、输入信号可视化预览，操作管理过程全可视化；

3、支持信号分组管理，设备支持自定义命名，拖曳切换操作；

4、支持大屏拼接控制，画面分割控制，可任意开窗、叠加、漫游、任意缩放；

5、支持单屏、4分屏、9分屏、16分屏、1+4画面显示、2+3画面显示等显示模式；

6、支持实时监测系统内设备的状态，反馈被控设备的运行情况；

7、配合电源管理器，可实时周边环境控制管理，如灯光、窗帘、设备电源；

8、配合数字音频处理器，可实现系统声音调节，包括音量音量、均衡等；

9、支持对接会议系统，可实现讨论现场管理，包括话筒开关，会议发言模式，发言人数等；

10、支持会议摄像跟踪，支持对各品牌云台球机的控制；

11、支持对投影，电视，DVD等设备的控制；

12、支持对会议室音视频录播的控制，录制视频可实时反馈在操作端；

13、可实时显示会议室内温度，湿度，空气质量，天气预报；

14、可实现定时任务，在某个时间执行既定的程序；

15、支持场景存储、调用，调用前可在操作界面预览，防止误切换；

IOS终端软件 ZK-3.0.1

1、兼容Windows7以上系统PC，平板；

2、输入信号可视化预览，操作管理过程全可视化；

3、支持信号分组管理，设备支持自定义命名，拖曳切换操作；

4、支持大屏拼接控制，画面分割控制，可任意开窗、叠加、漫游、任意缩放；

5、支持单屏、4分屏、9分屏、16分屏、1+4画面显示、2+3画面显示等显示模式；

6、支持实时监测系统内设备的状态，反馈被控设备的运行情况；

7、配合电源管理器，可实时周边环境控制管理，如灯光、窗帘、设备电源；

8、配合数字音频处理器，可实现系统声音调节，包括音量音量、均衡等；

9、支持对接会议系统，可实现讨论现场管理，包括话筒开关，会议发言模式，发言人数等；

10、支持会议摄像跟踪，支持对各品牌云台球机的控制；

11、支持对投影，电视，DVD等设备的控制；

12、支持对会议室音视频录播的控制，录制视频可实时反馈在操作端；

13、可实时显示会议室内温度，湿度，空气质量，天气预报；

14、可实现定时任务，在某个时间执行既定的程序；

15、支持场景存储、调用，调用前可在操作界面预览，防止误切换；

安卓终端软件 ZK-3.0.2

1、兼容Windows7以上系统PC，平板；

2、输入信号可视化预览，操作管理过程全可视化；

3、支持信号分组管理，设备支持自定义命名，拖曳切换操作；

4、支持大屏拼接控制，画面分割控制，可任意开窗、叠加、漫游、任意缩放；

5、支持单屏、4分屏、9分屏、16分屏、1+4画面显示、2+3画面显示等显示模式；

6、支持实时监测系统内设备的状态，反馈被控设备的运行情况；

7、配合电源管理器，可实时周边环境控制管理，如灯光、窗帘、设备电源；

8、配合数字音频处理器，可实现系统声音调节，包括音量音量、均衡等；

9、支持对接会议系统，可实现讨论现场管理，包括话筒开关，会议发言模式，发言人数等；

10、支持会议摄像跟踪，支持对各品牌云台球机的控制；

11、支持对投影，电视，DVD等设备的控制；

12、支持对会议室音视频录播的控制，录制视频可实时反馈在操作端；

13、可实时显示会议室内温度，湿度，空气质量，天气预报；

14、可实现定时任务，在某个时间执行既定的程序；

15、支持场景存储、调用，调用前可在操作界面预览，防止误切换；

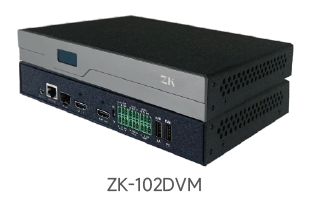

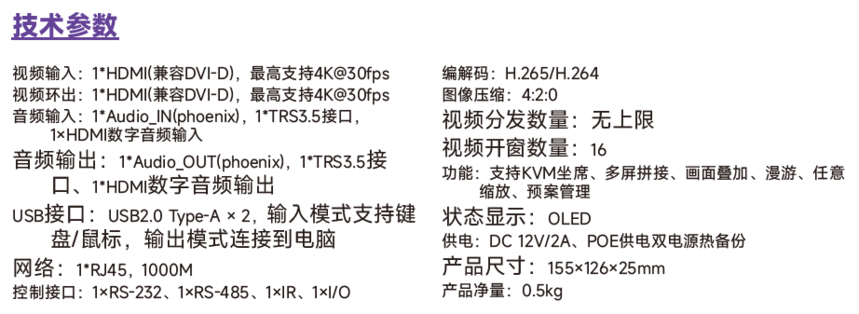

分布式4K一体化节点 ZK-102DVM

1、 分布式4K节点内含嵌入式软件

2、 节点一键切换输入/输出,使用灵活

3、 输入节点时：支持1路HDMI视频输入，支持4K@30fps分辨率(向下兼容)，

4、 输出节点时，具有1路HDMI视频输出，4K@30fps分辨率(向下兼容)，

5、输入：支持1路HDMI视频环路输出，支持1路模拟音频或HDMI数字音频输入

6、输出：支持1路模拟音频或HDMI数字音频输出，支持画面分割功能，可设置1×1、2×2、3×3等布局方式，单屏输出视频窗口不少于16路，视频效果不低于4K@30fps

7、 支持模拟音频加嵌/解嵌，支持音视频同步传输功能

8、 支持Windows/IOS终端控制，配合交互控制终端，系统设备与设备间的状态实时同步，控制更便捷

9、 支持权限管理，设备运行状态实时显示，并自动记录操作行为

10、 支持无服务器可视化控制，系统中任意一个单元故障均不影响系统继续运行

11、 支持视频信号无缝切换，毫秒级延时，切换过程无黑屏，无撕裂

12、 支持多屏拼接、画面叠加、漫游、任意缩放、预案管理等功能

13、 支持设置超高清图片底图

14、 支持三路码流同时输出

15、 支持静态/动态字幕叠加功能

16、 支持输入信号实时预览回显，更直观的掌握各路视频的情况

17、 配合录播服务器，可实现音视频录制、播放、点播

18、 支持RTSP、H264协议IPC摄像机接入，无需外加解码器实现视频接入及云台控制

19、 具有RS232、RS485、IR、I/O控制接口，可实现会议室中控控制功能

20、 H.264/H.265编解码算法，达到了接近无损信号传输

21、 支持远程KVM功能，兼容各种操作系统，支持快捷键、OSD菜单，鼠标跨屏操作

22、 支持远程操作支持，维护更便捷

23、 前面板具有OLED液晶屏，可实时显示节点IP及运行状态

24、 支持光纤、网线连接，支持双网络热备份

25、 同时支持DC12V、POE供电，实双电源热备份，保障系统稳定运行

26、 嵌入式硬件结构设计，7×24小时稳定运行

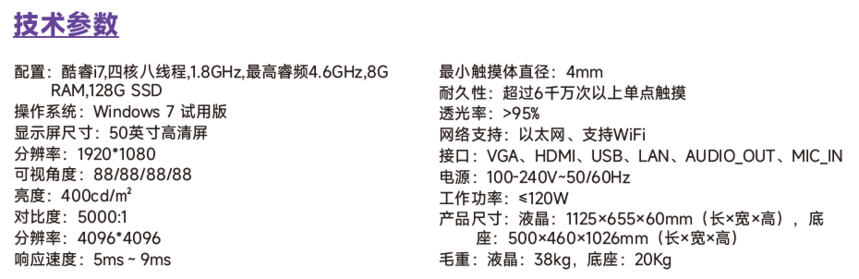

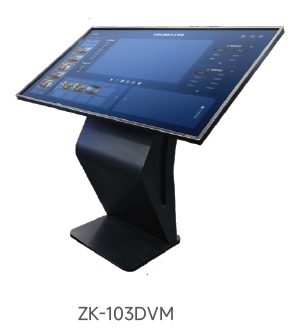

触摸控制平台 ZK-103DVM

1、铝合金拉丝外框设计，超薄窄边框设计，50英寸显示屏可选，FHD高清显示，178°全视角显示，表面覆盖钢化玻璃，硬度达莫氏7级

2、内置酷睿i7处理器，搭配8G RAM、128G SSD，实现流畅控制

3、配置红外触摸功能，支持手指或其他不透明触摸感应介质触摸操控，搭配电脑终端控制软件使用，实现可视化媒体交互系统控制

4、支持拖曳切换操作，视频切换更直观；
