数字有线会议系统

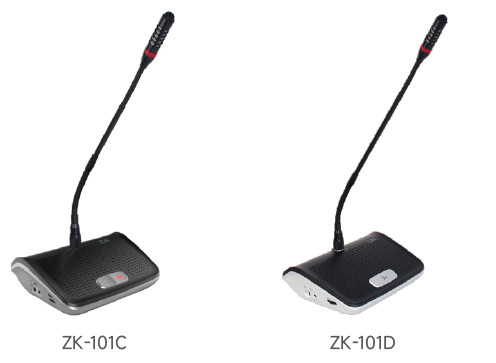

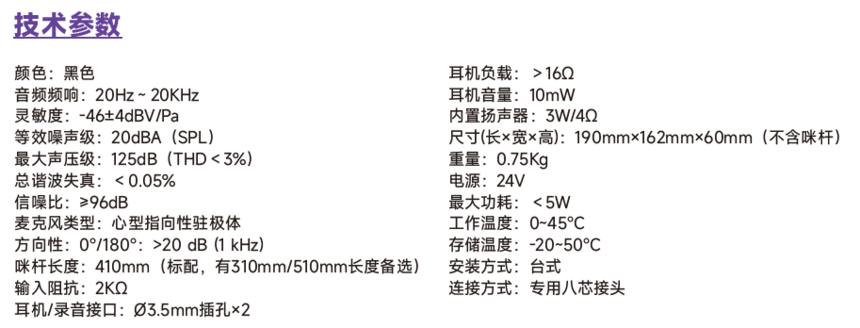

基础讨论单元 ZK-101C/101D

1. 采用实体按键设计，按键灵敏准确，寿命长，无机械按键声,具有良好的按键手感

2. 单元和单元之间采用“T型”手拉手连接

3. 支持线路的“热插拔”,系统具有自动修复功能

4. 主席单元除具有代表单元全部功能外，还具有以下功能：

5. 主席单元具备优先键功能，可以关闭正在发言的代表单元

6. 主席单元可以自由开启，不受话筒开启数量的限制

7. 系统可连接多台主席单元，可将任意代表单元设置成副主席单元，主席单元和副主席单元无数量限制

8. 最多同时开启单元数量为4个（不包括主席单元），系统可同时发言人数无数量限制，主席/副主席单元不受限制

9. 带LED指示灯，可显示麦克风开闭状态

10. 单元的连接线支持底部引出，可以选择隐藏或不隐藏式安装

11. 标配心型指向性驻极体麦克风，带开启指示灯圈，多种长度的双软管鹅颈咪杆可选

12. 可插拔咪杆，在休会期间可以拆卸，具有超强抗手机干扰能力

13. 内置高速DSP数字音频处理器，可过滤消除声音中无效的低频成分，避免低频冲击声，并提高声音的清晰度

14. 通过IEC 60914国际标准认证

15. 会议系统支持自动或者手动给系统设备分配ID，具有唯一的序列号

16. 自带3.5 mm的耳机插口可连接耳机，音量0～9级可调

17. 自带3.5 mm的录音插口可连接外置录音笔，满足录音使用场景

18. 内置扬声器，音量可调，合理的音腔设计，声音清晰、宏亮

19. 报到功能：按键报到、补报销报

20. 自动摄像跟踪功能：配合摄像机、视频矩阵，可实现高清/标清自动摄像跟踪，支持预置全景位

21. 发言功能：先进先出模式(FIFO)、限制发言模式(Auto)、申请等待模式(Operator)、申请发言模式

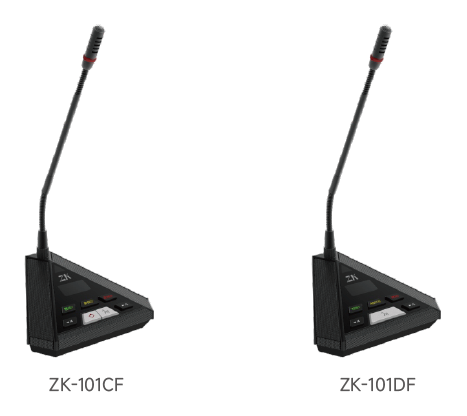

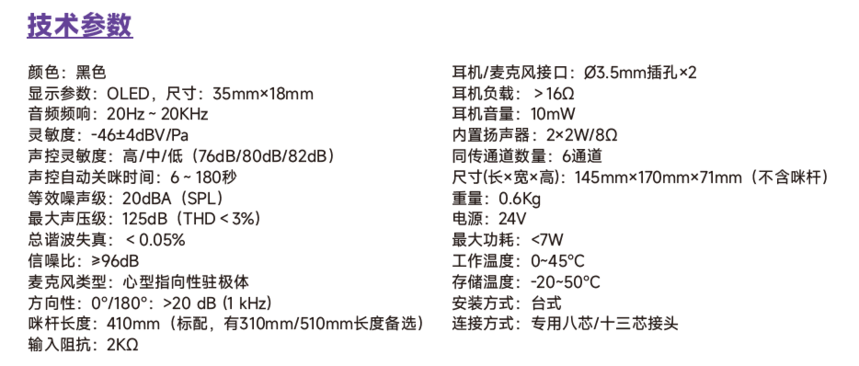

讨论表决同传单元 ZK-101CF/101DF

1. 低功耗OLED 屏、高对比度用于动态显示单元信息，如动态时间、单元信息、发言状态、报到状态等

2. 单元和单元之间采用“T型”手拉手连接

3. 支持线路的“热插拔”，系统具有自动修复功能

4. 系统可以连接多台主席单元，主席单元和副主席单元无数量限制，可以将任意代表单元设置成副主席单元

5. 同时最多可以开启单元数量为4个（不包括主席单元），主席/副主席单元不受限制，系统支持同时发言人数无数量限制

6. 三角几何外观设计，金属质感，带三色LED指示灯，可显示麦克风开闭状态

7. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

8. 单元的连接线支持底部引出，可以选择隐藏或不隐藏式安装

9. 标配心型指向性驻极体麦克风，带有开启指示灯圈，数种长度的双软管鹅颈咪杆可以选择

10. 可插拔咪杆，在休会期间可以拆卸，具有超强抗手机干扰能力

11. 内置高速DSP数字音频处理器，可过滤消除声音中无效的低频成分，可以提升声音的清晰度，避免低频冲击声

12. 具备时间动态显示功能，可显示当前会议时间，方便与会人对会议时间的把控

13. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

14. 自带Ø3.5mm的耳机插口可连接耳机，音量0～9级可调

15. 自带Ø3.5mm的麦克风插口可连接外置麦克风，满足不同的使用场景

16. 内置左右双扬声器，音量0～9级可调，声音清晰宏亮

17. 报到具备的功能：按键报到、对号插卡报到、不对号插卡报到、补报销报

18. 主席单元除具有代表单元全部功能外，还具有以下功能：

19. 主席优先键功能，可以关闭正在发言的代表单元

20. 主席单元可以自由开启，不受话筒开启数量的限制

21. 自动摄像跟踪功能：配合摄像机、视频矩阵，可实现高清/标清自动摄像跟踪，支持预置全景位

22. 通过IEC 60914国际标准认证

23. 发言功能：先进先出模式(FIFO)、限制发言模式(Auto)、申请等待模式(Operator)、声控模式（VOX）、申请发言模式

24. 声控模式：声控模式下，发言时话筒自动开启，可调节声控的灵敏度（高、中、低），可设置自动关咪时间(6～180秒)

25. 表决过程对数据进行多级纠错和加密扰码处理，软件可自定义表决选项和表决方式，支持语言定制、屏幕定制

26. 表决功能：赞成/反对/弃权，支持第一次按键有效或最后一次按键有效

27. 选举功能：等额选举/差额选举/快速选举，从多个候选人中选出一个或多个当选人

28. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某个工作或事项进行四键评议

29. 同传功能：内置通道选择器，音频频响可达20Hz～20KHz，可实现1+5通道的同声传译功能

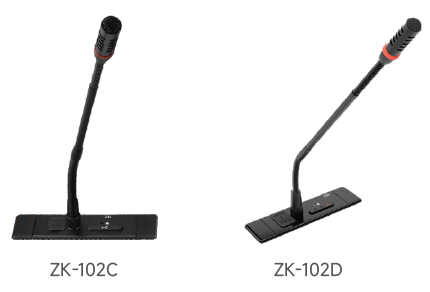

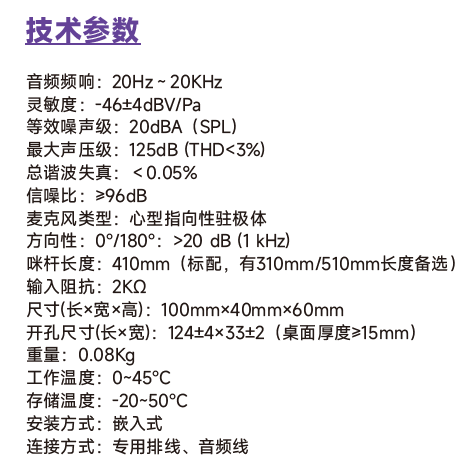

基础讨论模块 ZK-102C/102D

1. 与连接器之间采用专用排线和音频线连接，具有自动修复功能，支持线路的“热插拔”

2. 系统可连接多台主席单元，可将任意代表单元设置成副主席单元，主席单元和副主席单元无数量限制

3. 最多同时开启单元数量为4个（不包括主席单元），主席/副主席单元不受限制，系统支持同时发言人数无数量限制

4. 精致小巧的黑色面板，满足嵌入式安装，带工作状态指示的LED灯

5. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

6. 标配心型指向性驻极体麦克风，带开启指示灯圈，多种长度的双软管鹅颈咪杆可选

7. 可插拔咪杆，在休会期间可以拆卸，具有超强抗手机干扰能力

8. 内置高速DSP数字音频处理器，可滤除声音中无效的低频成分，避免低频冲击声，并提升声音的清晰度

9. 报到功能：按键报到、补报销报

10. 自动摄像跟踪功能：配合摄像机、视频矩阵，可实现高清/标清自动摄像跟踪，支持预置全景位

11. 发言功能：先进先出模式(FIFO)、限制发言模式(Auto)、申请等待模式(Operator)、声控模式（VOX）、申请发言模式

12. 声控模式：声控模式下，发言时话筒自动开启，可调节声控的灵敏度（高、中、低），可设置自动关咪时间(6～180秒)

13. 可连接表决模块/手持表决模块，实现功能扩展

14. 基础讨论模块自带一个RJ45扩展接口，可扩展即插即用的手持表决模块，实现表决、选举、评议功能，表决过程更安全保密

15. 扩展接口带有防护功能，防止异物进入

16. 通过IEC 60914国际标准认证

17. 主席单元除具有代表单元全部功能外，还具有以下功能：

18. 主席优先键功能，可以关闭正在发言的代表单元

19. 主席单元可以自由开启，不受话筒开启数量的限制

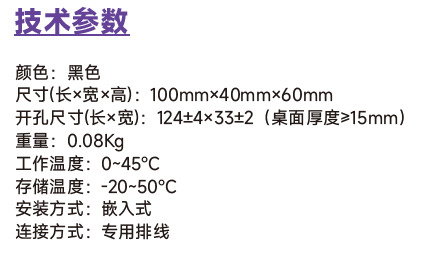

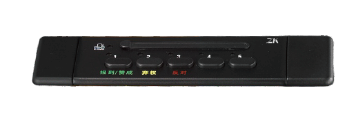

有线表决模块 ZK-101Q

1. 与连接器之间采用专用排线连接，具有自动修复功能，支持线路的“热插拔”

2. 可连接基础讨论模块，实现功能扩展

3. 精致小巧的黑色面板，满足嵌入式安装，带工作状态指示的双色LED灯

4. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

5. 插卡接口带有防护功能，防止异物进入接口，使产品更加耐用

6. 报到功能：按键报到、对号插卡报到、不对号插卡报到、补报销报

7. 表决过程对数据进行多级纠错和加密扰码处理，软件可自定义表决选项和表决方式，支持语言定制、屏幕定制

8. 表决功能：赞成/反对/弃权，支持第一次按键有效或最后一次按键有效

9. 选举功能：等额选举/差额选举/快速选举，从多个候选人中选出一个或多个当选人

10. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某个工作或事项进行四键评议

11. 通过IEC 60914国际标准认证

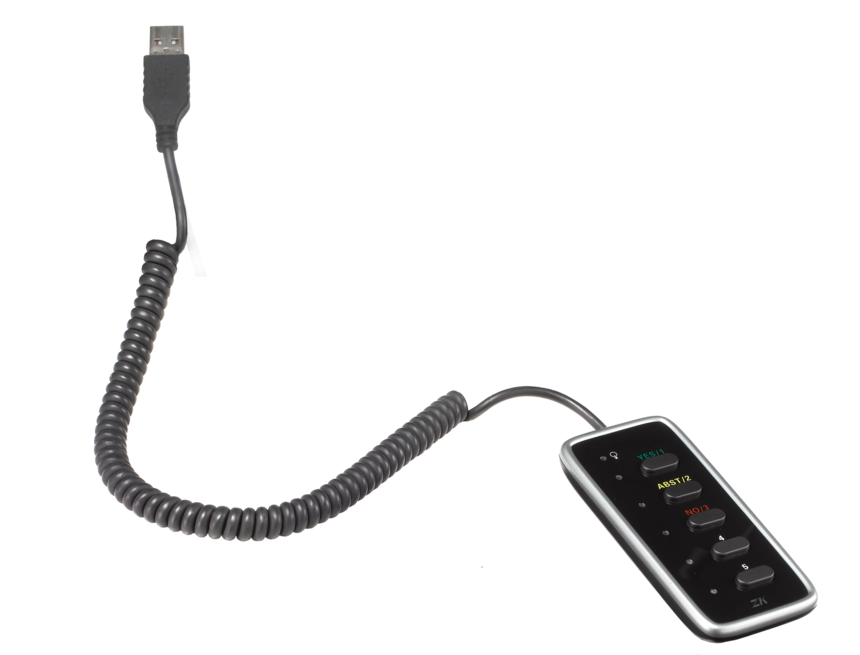

手持表决模块 ZK-101K

1. 与基础讨论模块连接，具有自动修复功能，支持线路的“热插拔”

2. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

3. 精致小巧的手持表决模块，带工作状态指示的LED灯

4. 报到功能：按键报到、补报销报

5. 表决过程对数据进行多级纠错和加密扰码处理，软件可自定义表决选项和表决方式，支持语言定制、屏幕定制

6. 表决功能：赞成/反对/弃权，支持第一次按键有效或最后一次按键有效

7. 选举功能：等额选举/差额选举/快速选举，从多个候选人中选出一个或多个当选人

8. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某个工作或事项进行四键评议

9. 通过IEC 60914国际标准认证

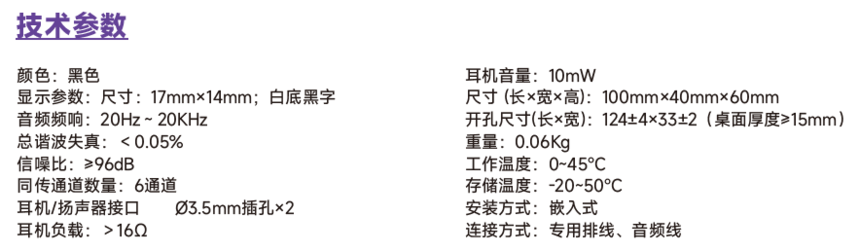

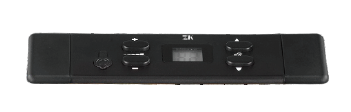

有线同传模块 ZK-102Q

1. 与连接器之间采用专用排线、音频线连接，具有自动修复功能，支持线路的“热插拔”

2. 采用实体按键设计，具有良好的按键手感，按键灵敏准确快捷，寿命长，无机械按键声

3. 超强抗手机干扰能力

4. 带LCD屏可以显示语言通道、音量和基础讨论模块的声控灵敏度

5. 精致小巧的黑色面板，满足嵌入式安装，

6. 同传功能：内置通道选择器，可实现1+5通道的同声传译功能，音频频响可达20Hz～20KHz

7. 通过IEC 60914国际标准认证

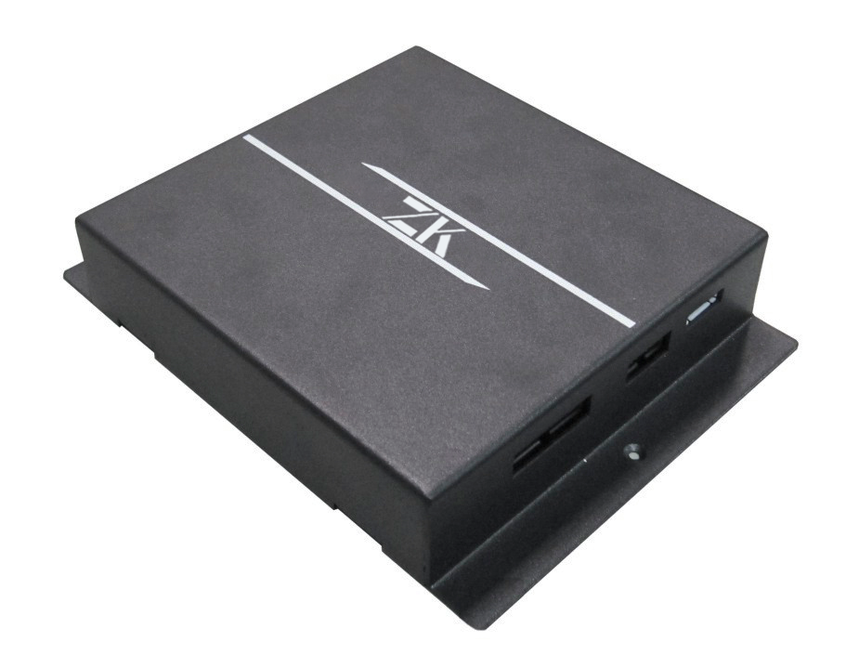

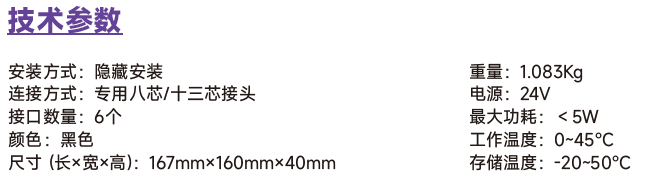

连接器 ZK-101CON

1. 单元之间采用“T型”手拉手连接，具有自动修复功能，支持线路的“热插拔”

2. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

3. 配合基础讨论模块、表决模块、同声传译模块、扬声器模块使用

4. 实现各模块的供电及与会议主控机的通信，实现各模块的功能

5. 通过IEC 60914国际标准认证

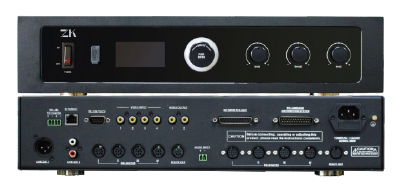

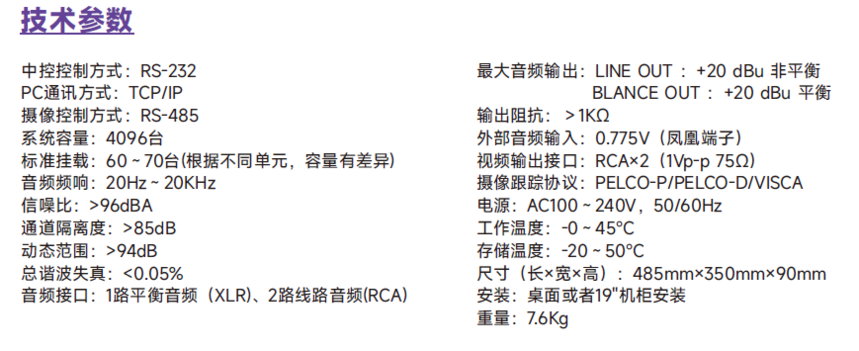

讨论同传表决主控机 ZK-101Z

1. 黑色钢化玻璃面板设计，带导航式旋钮，方便管理人员操作及管理设置

2. 全数字音频技术，基于数字控制架构开发，高性能CPU处理核心，高速DSP数字处理器，可实现CD级音质

3. 系统可连接多台主席单元，可将任意代表单元设置成副主席单元，主席单元和副主席单元无数量限制

4. 支持48KHz音频采样频率，音频频响可达20Hz～20KHz

5. 4路会议单元连接接口，系统具有自动修复功能，支持线路的“热插拔”

6. 高对比度、低功耗OLED 屏显示系统状态、发言人数、发言模式等信息，并提供多种语言

7. 集中式供电管理，采用全球通用电压的开关电源，单台主控机标准可挂载60～70个话筒单元

8. 连接多台扩容主机，可组成4096席的大型会议系统

9. 会议服务器与控制电脑之间采用先进的TCP/IP 连接控制方式

10. 可实现会议系统的控制管理、远程诊断和远程升级

11. 内置会议单元自动检测机制，可在会前对系统各单元进行运行状态自检

12. 内置实时时钟，万年历功能，可以在会议服务器、会议单元上显示当前时间，方便参会人员查看

13. USB自动录音功能：前面板插入U盘后可自动/手动录制系统音频，并实时显示当前录音状态

14. 自动摄像跟踪功能：配合摄像机、视频矩阵实现高清/标清自动摄像跟踪，最大支持8个摄像球机，支持预置全景位

15. 内置4×1+1视频矩阵，无需增加设备，可实现标清自动摄像跟踪

16. 带外部音频信号输入接口，用于连接报警音频、广播音频、其他音频系统，单元可同步输出音频信号

17. 可脱离电脑单独使用，作为一套基本的会议系统，具备以下功能：

18. 单元写号功能：会议系统支持自动或者手动给系统设备分配ID

19. 可对单个或全部单元的内置扬声器音量进行调节

20. 可对单元LCD屏的对比度进行调节，直至达到最佳显示效果

21. 发言功能：先进先出模式(FIFO)、申请等待模式(Operator)、限制发言模式(Auto)、声控模式（VOX）、申请发言模式

22. 声控模式：声控模式下，发言时话筒自动开启，可调节声控的灵敏度（高、中、低），可设置自动关咪时间(6～180秒)

23. 最多同时开启单元数量为4个（不包括主席单元），主席/副主席单元不受限制，系统可同时发言人数无数量限制

24. 同传功能：具有译员单元接口和同传系统级联接口，实现6（1+5）通道的同声传译功能，音频频响可达20Hz～20KHz

25. 通过IEC 60914国际标准认证

26. 连接电脑配合系统控制软件使用，具备更多功能：

27. 可通过软件设定副主席单元，副主席单元的开关不受同时打开的会议单元数量和发言模式的限制

28. 可实现管理软件双机热备份功能，可将一台控制电脑设置为备份模式并连接到系统中，如当前控制电脑出现意外时， 备份电脑可自动托管，保证会议无间断顺利进行

29. 可集中进行会议单元的管理，操作员可点击会议单元图标批准或拒绝与会者发言

30. 可设置发言限制时间，可设定限制时间结束后关闭会议单元

31. 可扩展电脑录音录像功能（需要增加音视频采集卡）

32. 可根据用户配套的管理软件，实现相应的多种会议管理功能

33. 可进行会议报到，实时统计会议报到人数，节省人工统计的时间

34. 表决过程对数据进行多级纠错和加密扰码处理，软件可自定义表决选项和表决方式，支持语言定制、屏幕定制

35. 表决功能：赞成/反对/弃权，支持第一次按键有效或最后一次按键有效

36. 选举功能：等额选举/差额选举/快速选举，从多个候选人中选出一个或多个当选人

37. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某个工作或事项进行四键评议

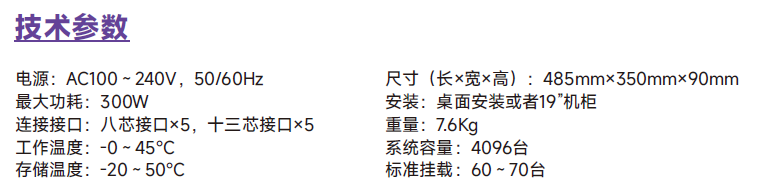

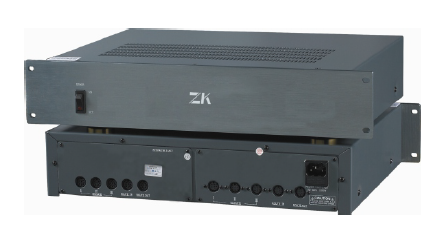

扩容主机 ZK-102Z

1. 黑色钢化玻璃面板设计，简洁高档

2. 集中式供电管理，采用全球通用电压的开关电源，单台标准可挂载60～70个话筒单元

3. 支持连接多台扩容主机，可组成4096席的大型系统

4. 全数字音频技术，基于数字控制架构开发，高性能CPU处理核心

5. 2个十三芯连接接口用于系统级联，3个十三芯连接接口用于单元连接；

6. 2个八芯连接接口用于系统级联，3个八芯连接接口用于单元连接；

7. 支持线路的“热插拔”，具有自动修复功能

8. 通过IEC60914国际标准认证

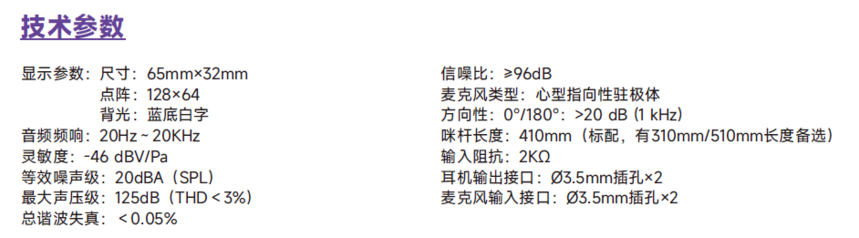

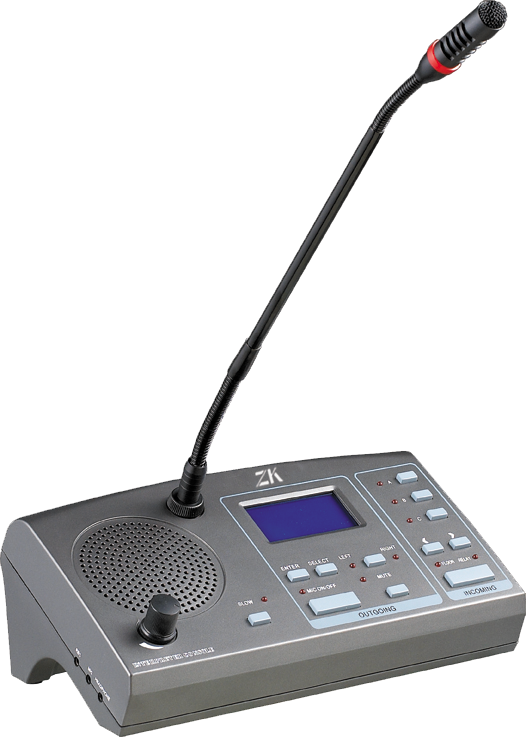

译员单元 ZK-101F/102F

1. 单元采用25P并口（1公头1母头）线缆进行手拉手连接，支持线路的“热插拔”

2. 标配心型指向性驻极体麦克风，带开启指示灯圈

3. 可插拔咪杆，多种长度的双软管鹅颈咪杆可选（标配410mm，可选 310mm/510mm），在休会期间可以自由拆卸

4. 内置扬声器，并有音量调节旋钮，可播放原音或译音通道语言

5. 当输出通道预设时，占用通道自动跳过，具有同一通道互锁功能

6. 支持直接翻译和间接翻译

7. 具有静音（消咳）功能，可防止不必要的声音传出

8. 具有语速提醒按钮，译员按下按钮可向发言单元发送信息，提醒发言者放慢语速（正在发言的会议单元的麦克风灯环或屏幕会闪烁）

9. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

10. 带背光的高亮度128×64图形LCD屏，可显示译员单元的设置信息、输入输出通道号等信息

11. 具有通道选择按钮，可方便地在所有输入语种通道中进行选择

12. 有FLOOR/RELAY输入通道指示灯

13. 可预设3路输入通道，并有对应的快捷按钮及输入通道占用指示灯

14. 可预设2路输出通道，并有对应的快捷按钮，当所有译员单元关闭时，输出通道可自动切换到原音通道

15. 左右耳机输出接口（Ø3.5mm×2），连接头戴式耳机可收听原音或译音通道语言，带左右选择按钮，音量可调

16. 左右麦克风输入接口（Ø3.5mm×2），连接外置麦克风，带左右选择按钮，满足不同的使用场景

17. 左右录音输出接口（Ø3.5mm×2），连接录音设备，带左右选择按钮，输出音频根据译员单元收听的通道而定

18. 具有超强抗手机干扰能力

19. 具有译音计时功能（计时单位：时/分），方便译员的计时结算

20. 支持6/16通道的同声传译功能（含原音通道）

21. 通过IEC 60914国际标准认证
