全数字有线会议系统

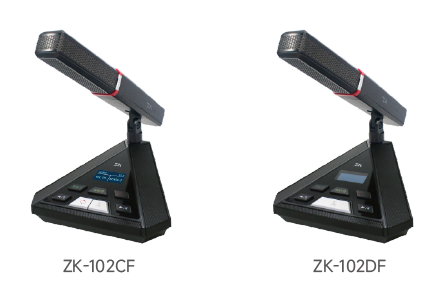

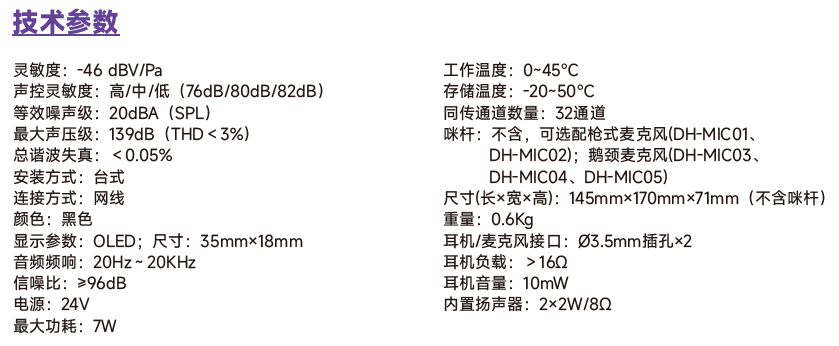

讨论同传表决终端 ZK-102CF/102DF

1. 系统具有自动修复功能，支持线路的“热插拔”

2. 支持48KHz音频采样频率，音频频响可达20Hz～20KHz

3. 可独立或统一地调节各终端的音频和灵敏度（7级）

4. 可针对现场发言情况调节声音效果，直至达到完美效果

5. 内置高速DSP数字音频处理器，可滤除声音中无效的低频成分，避免低频冲击声，并提高声音的清晰度

6. 具有三色指示灯，提示终端当前所处的工作状态

7. 高对比度、低功耗OLED 屏用于动态显示终端信息，如动态时钟、终端信息、发言状态、报到及表决状态、同传列表及音量状态等

8. 通过IEC 60914国际标准认证

9. 采用可插拔咪杆设计，有枪式麦克风/鹅颈麦克风可选，适应不同会场的多样化使用需求

10. 全数字音频技术，内置高性能CPU处理核心，高速DSP数字音频处理器

11. 会议终端、电源HUB、会议服务器等设备之间均采用网线连接，易于布线，方便施工管理

12. 支持环形手拉手、星型、混合型三种连接方式，单台分机故障不会影响到系统正常运行

13. 分机间出现一处线路故障也不会影响到系统正常运行，确保系统稳定可靠

14. 终端的连接线支持底部引出，可选择隐藏或不隐藏式安装，确保桌面整洁

15. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

16. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

17. 自带Ø3.5mm的耳机插口可连接耳机，音量可调（9级）

18. 自带Ø3.5mm的麦克风插口可连接外置麦克风，满足不同的使用场景

19. 报到功能：按键报到、对号插卡报到、不对号插卡报到、补报销报

20. 自动摄像跟踪功能：配合摄像机、插卡式视频切换模块

21. 可实现高清/标清自动摄像跟踪，支持预置全景位

22. 系统可连接多台主席终端，可将任意代表终端设置成副主席终端，主席终端和副主席终端无数量限制

23. 最多同时开启终端数量为5个（1台主席终端+4台代表终端）

24. 内置左右双扬声器（2W），音量可调（9级），合理的音腔设计，声音清晰、宏亮

25. 发言功能：声控模式（VOX）、限制发言模式(Auto)、先进先出模式(FIFO)、申请等待模式(Operator)

26. 声控模式：声控模式下，发言时话筒自动开启，可调节声控的灵敏度（高、中、低），可设置自动关咪时间(20~250秒)

27. 在基础讨论终端功能的基础上，DH-201XF/DF讨论同传表决终端还具备以下功能：

28. 软件可自定义表决选项和表决方式，支持屏幕定制、语言定制

29. 同传功能：可实现32（1+31）通道的同声传译功能

30. 内置同传通道选择器（必须要插入耳机才可以选择语言通道）

31. 同传通道的音频频响可达20Hz～20KHz

32. 表决功能：赞成/反对/弃权，支持第一次按键有效或最后一次按键有效

33. 选举功能：等额选举/差额选举/快速选举，从多个候选人中选出一个或多个当选人

34. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某个工作或事项进行四键评议

35. 表决过程对数据进行加密扰码处理和多级纠错，确保数据安全

36. 主席终端除具有代表终端全部功能外，还具有以下功能：

37. 具有主席优先键功能，可以关闭正在发言的代表终端

38. 主席终端可以自由开启，不受话筒开启数量的限制

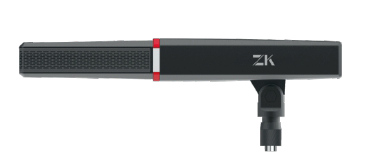

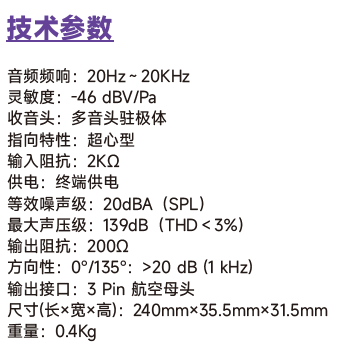

枪式麦克风 ZK-101MIC

1. 具有超强抗手机干扰能力

2. 可插拔式设计，在休会期间可以拆卸，方便设备维护

3. DH-MIC01/02内置完全隔离的主麦克风及备份麦克风，主麦克风为数字会议系统音频链路，备份麦克风为幻象供电音频链路，两路音频同时工作

4. 主麦克风所在系统出现故障时，不影响备份麦克风输出，能够保证会议的顺利进行

5. 全金属方柱形设计，俯仰角度可调，保证最佳的拾音效果

6. 采用多音头、超心型指向性驻极体麦克风，支持三色状态指示灯

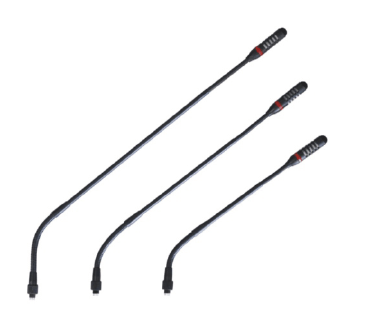

鹅颈麦克风 ZK-102MIC

1. 具有超强抗手机干扰能力

2. 可插拔式设计，在休会期间可以拆卸，方便设备维护

3. 全金属双软管鹅颈式麦克风，弯曲角度可自由调整，多种长度的鹅颈咪杆可选

4. 采用单音头、心型指向性驻极体麦克风，支持开关状态指示灯

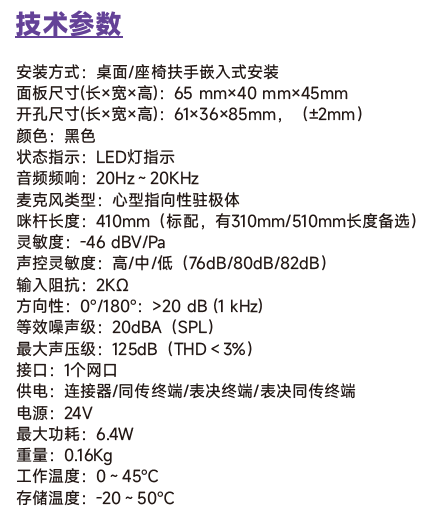

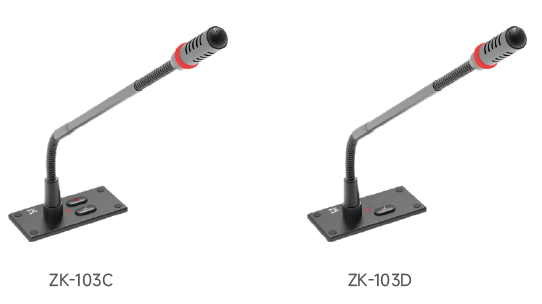

基础讨论模块 ZK-103C/103D

1. 系统具有自动修复功能，支持线路的“热插拔”

2. 支持48KHz音频采样频率，音频频响可达20Hz～ 20KHz

3. 可独立调节终端的音频和灵敏度（7级）

4. 可针对 现场发言情况调节声音效果，直至达到完美效果

5. 内置高速DSP数字音频处理器，可滤除声音中无效的低频成分，避免“噗噗”低频冲击声，并提升声音的清晰度

6. 通过IEC 60914国际标准认证

7. 精致小巧的全金属面板，满足嵌入式安装，带工作状态指示的LED灯

8. 采用实体按键设计，具有良好的按键手感，按键 灵敏准确，寿命长，无机械按键声

9. 全数字音频技术，内置高性能CPU处理核心，高 速DSP数字音效处理器，CD级音质

10. 会议终端、电源HUB、会议服务器等设备之间均 采用网线连接，易于布线，方便施工管理

11. 支持环形手拉手、星型、混合型三种连接方式

12. 一台分机的故障不会影响到系统中其他分机的工作，分机间出现一处连线故障也不会影响到系统工作，确保系统稳定可靠运行

13. 自动摄像跟踪功能：配合摄像机、视频矩阵或插 卡式视频切换模块，通过软件预设后，可实现高清/标清自动摄像跟踪，支持预置全景位

14. 可连接同传终端/表决终端/表决同传终端，实现功 能扩展

15. 系统可连接多台主席终端，可将任意代表终端设 置成副主席终端，主席终端和副主席终端无数量限制

16. 标配心型指向性驻极体麦克风，带开启指示灯圈，多种长度的双软管鹅颈咪杆可选（标配 410mm，可选310mm/510mm）

17. 可插拔咪杆设计，在休会期间可以拆卸，方便设备维护

18. 具有超强抗手机干扰能力

19. 具有唯一的序列号，会议系统支持自动或者手动 给系统设备分配ID

20. 发言功能：声控模式（VOX）、限制发言模式 (Auto)、先进先出模式(FIFO)、申请等待模式 (Operator)

21. 声控模式：声控模式下，发言时话筒自动开启， 可调节声控的灵敏度（高、中、低），可设置自动关咪时间

(20~250秒)

22. 最多同时开启终端数量为5个（1台主席终端+4台代表终端）

23. 报到功能：按键报到、补报销报

24. 主席终端除具有代表终端全部功能外，还具有以下功能：

25. 主席终端可以自由开启，不受话筒开启数量的多少限制

26. 具有主席优先键功能，可以关闭正在发言的代表终端

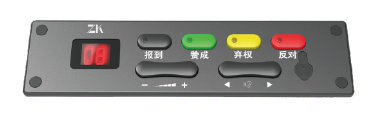

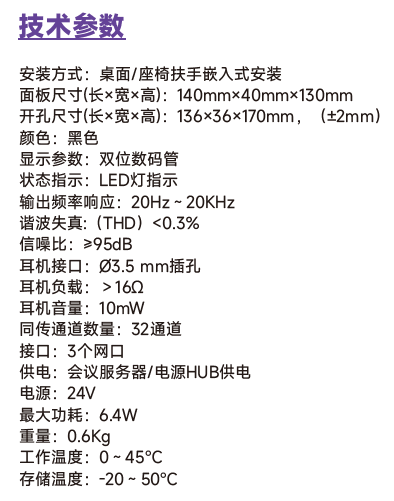

表决同传终端 ZK-101VI

1. 内置同传通道选择器，按键选择语言通道和调节音量（9级）

2. 同传通道的音频频响可达20Hz～20KHz

3. 可连接讨论模块，实现功能扩展

4. 精致小巧的全金属面板，满足嵌入式安装

5. 带双位数码管可以显示同传通道信息及音量，带工作状态指示的LED灯

6. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

7. 全数字音频技术，内置高性能CPU处理核心，高速DSP数字音效处理器，CD级音质

8. 会议终端、电源HUB、会议服务器等设备之间均 采用网线连接，易于布线，方便施工管理

9. 支持环形手拉手、星型、混合型三种连接方式， 一台分机的故障不会影响到系统中其他分机的工 作，分机间出现一处连线故障也不会影响到系统 工作，确保系统稳定可靠

10. 系统具有自动修复功能，支持线路的“热插拔”

11. 具有超强抗手机干扰能力

12. 具有唯一的序列号，会议系统支持自动或者手动 给系统设备分配ID

13. 报到功能：按键报到、补报销报

14. 表决过程对数据进行多级纠错和加密扰码处理， 确保数据安全

15. 软件可自定义表决选项和表决方式，支持语言定 制、屏幕定制

16. 同传功能：可实现32（1+31）通道的同声传译功能

17. 表决功能：赞成/反对/弃权，支持第一次按键有效 或最后一次按键有效

18. 选举功能：等额选举/差额选举/快速选举，从多个 候选人中选出一个或多个当选人

19. 评议功能：非常满意（非常称职）/满意（称职）/基本满意（基本称职）/不满意（不称职），对某 个工作或事项进行四键评议

20. 通过IEC 60914国际标准认证

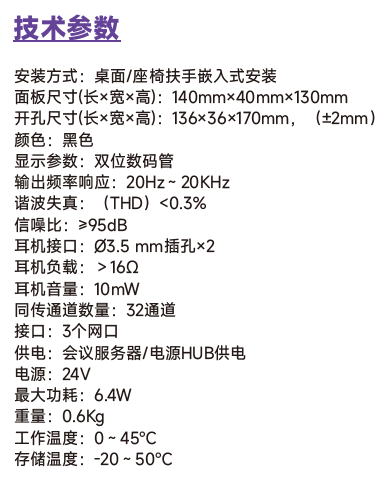

双同传终端 ZK-101DI

1. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

2. 全数字音频技术，内置高性能CPU处理核心，高速DSP数字音效处理器，CD级音质

3. 精致小巧的全金属面板，满足嵌入式安装

4. 带双位数码管可以显示同传通道信息及音量，带两个独立的操作指示灯

5. 支持两位参会人员同时使用一台终端，同传通道及音量可独立调节，互不影响

6. 会议终端、电源HUB、会议服务器等设备之间均采用网线连接，易于布线，方便施工管理

7. 支持环形手拉手、星型、混合型三种连接方式， 一台分机的故障不会影响到系统中其他分机的工作，分机间出现一处连线故障也不会影响到系统 工作，确保系统稳定可靠

8. 同传功能：可实现32（1+31）通道的同声传译功能

9. 内置两个同传通道选择器，按键选择语言通道和调节音量（9级）

10. 同传通道的音频频响可达20Hz～20KHz

11. 系统具有自动修复功能，支持线路的“热插拔”

12. 具有超强抗手机干扰能力

13. 具有唯一的序列号，会议系统支持自动或者手动 给系统设备分配ID

14. 可连接讨论模块/表决终端，实现功能扩展

15. 通过IEC 60914国际标准认证

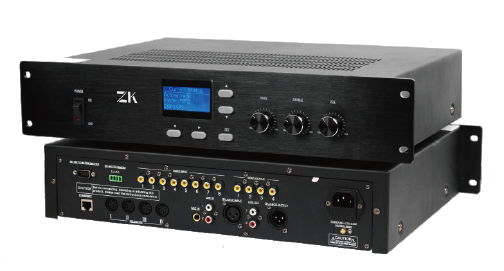

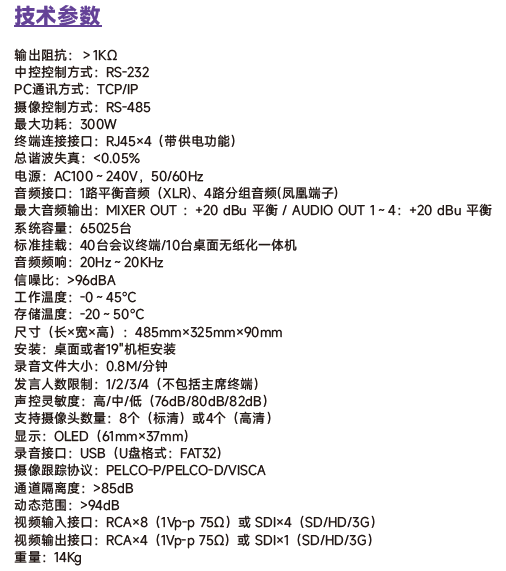

会议服务器 ZK-103Z

1. 系统具有自动修复功能，支持线路的“热插拔”

2. 支持48KHz音频采样频率，音频频响可达20Hz～20KHz

3. 可实现32（1+31）通道的同声传译功能，同传通道的音频频响可达20Hz～20KHz

4. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

5. 系统可连接多台主席终端，可将任意代表终端设置成副主席终端，主席终端和副主席终端无数量限制

6. 高对比度、低功耗OLED 屏用于显示系统状态、发言人数、发言模式等信息，并提供中文/英文等多种语言的系统设置菜单

7. 导航式旋钮，方便管理人员对会议服务器进行操作及管理设置

8. 4路会议终端连接接口

9. 系统采用分布式供电管理，单台服务器标准可挂载40个话筒终端

10. 通过连接多台电源HUB、会议服务器，最大可组成容量为65025席的大型系统，电源HUB可通过会议服务器进行集中控制管理

11. 多台会议服务器可以分别作为独立的会议系统，也可以方便地扩展组成一个大型的会议系统，实现灵活的多房间配置功能

12. 通过IEC 60914国际标准认证

13. 黑色钢化玻璃面板设计，简洁高档；功能分区清晰明了，操作简便

14. 基于LINUX操作系统平台开发，全数字音频技术，内置高性能CPU处理核心，高速DSP数字音效处理器，CD级音质

15. 4通道分组输出功能，可实现多种方式的会议室合并/拆分功能

16. USB自动录音功能，前面板插入U盘后可自动/手动录制系统音频，并实时显示当前录音状态

17. 可独立调节终端的音频和灵敏度（7级），可针对现场发言情况调节声音效果，直至达到完美效果

18. 会议终端、电源HUB、会议服务器等设备之间均采用网线连接，易于布线，方便施工管理

19. 支持环形手拉手、星型、混合型三种连接方式，一台分机的故障不会影响到系统中其他分机的工作，分机间出现一处连线故障也不会影响到系统工作，确保系统稳定可靠

20. 具备会议服务器双机热备份功能，可将一台会议服务器设置为备份模式并连接到系统中，如当前服务器出现意外时，备份服务器可自动托管，保证会议无间断顺利进行

21. 搭配8路数字模拟音频转换器，可输出多通道的模拟音频信号，供红外同传系统或录音使用

22. 自动摄像跟踪功能：配合摄像机、视频矩阵或插卡式视频切换模块，通过软件预设后，可实现高清/标清自动摄像跟踪，支持预置全景位

23. 插卡式视频切换模块：可选配不同类型的视频板卡，支持8×1+3标清摄像跟踪或4×1高清摄像跟踪

24. 支持Dante协议，搭配插卡式Dante模块可扩展Dante接口

25. 内置实时时钟，万年历功能，可以在会议服务器、会议终端上显示当前时间，方便参会人员查看

26. 内置会议终端自动检测机制，可在会前对系统各终端进行运行状态自检

27. 会议服务器与控制电脑之间采用先进的TCP/IP 连接控制方式，可以实现会议系统的控制管理、远程诊断和远程升级

28. 采用全球通用电压的开关电源，使用范围更广，电源功率充足

29. 连接电脑配合系统控制软件使用，具备更多功能：

30. 可实时监控系统运行状态，发现系统设备故障及时提示，为重要会议的保驾护航

31. 可实现管理软件双机热备份功能，可将一台控制电脑设置为备份模式并连接到系统中，如当前控制电脑出现意外时，备份电脑可自动托管，保证会议无间断顺利进行

32. 可根据用户配套的管理软件，实现相应的多种会议管理功能

33. 可进行会议报到、投票表决，并支持多种表决形式，支持与无纸化会议系统融合使用

34. 可集中进行会议终端的管理，操作员可点击会议终端图标批准或拒绝与会者发言

35. 可设置发言限制时间，可设定限制时间结束后关闭会议终端

36. 脱离电脑单独使用时，作为一套基本的会议系统，具备以下功能：

37. 声控模式：声控模式下，可设置自动关咪时间(20~250秒)，发言时话筒自动开启，可调节声控的灵敏度（高、中、低）

38. 最多同时开启终端数量为5个（1台主席终端+4台代表终端）

39. 发言功能：限制发言模式(Auto)、声控模式（VOX）、先进先出模式(FIFO)、申请等待模式(Operator)

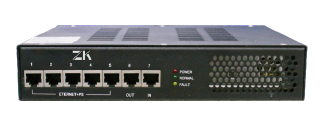

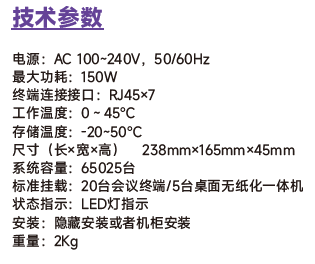

电源HUB ZK-101HUB

1. 带工作状态指示的LED灯，自动检测电压、电流及温度状态，支持过载、高温自动保护，工作运行状态通过网络自动上传

2. 连接电脑配合系统控制软件使用，具备更多功能：

3. 可实时监控系统运行状态，发现系统设备故障及时提示，为重要会议保驾护航

4. 基于LINUX操作系统平台开发，全数字音频技术，内置高性能CPU处理核心，高速DSP数字音效处理器，CD级音质

5. 配合会议服务器，用于扩展连接会议终端，可对通讯信号进行放大，满足大型会议系统的供电要求和数据通讯要求

6. 系统采用分布式供电管理，单台电源HUB标准可挂载20个话筒终端/5个桌面无纸化一体机终端（带载数量根据终端机型和线路长度有所差异），通过连接多台电源HUB、会议服务器

7. 最大可组成容量为65025席的大型系统，电源HUB可通过会议服务器进行集中控制管理

8. 会议终端、电源HUB、会议服务器等设备之间均采用网线连接，易于布线，方便施工管理

9. 支持环形手拉手、星型、混合型三种连接方式，一台分机的故障不会影响到系统中其他分机的工作，分机间出现一处连线故障也不会影响到系统工作，确保系统稳定可靠

10. 系统具有自动修复功能，支持线路的“热插拔”

11. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

12. 5路会议终端连接接口，2路扩展接口用于连接电源HUB

13. 具有与会议服务器同步开关机功能

14. 内置会议终端自动检测机制，可在会前对系统各终端进行运行状态自检

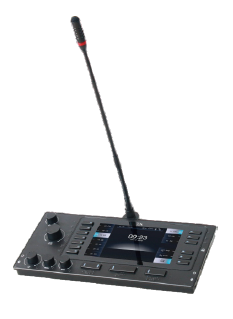

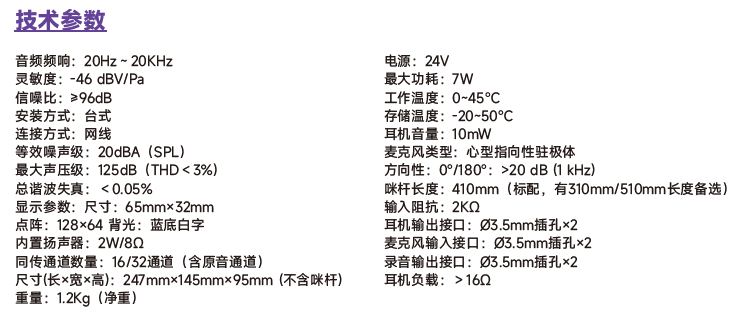

译员单元 ZK-103/104F

1. 系统具有自动修复功能，支持线路的“热插拔”

2. 支持48KHz音频采样频率，音频频响可达20Hz～20KHz

3. 内置高速DSP数字音频处理器，可滤除声音中无效的低频成分，避免低频冲击声，并提高声音的清晰度

4. 支持16/32通道的同声传译功能（含原音通道）

5. 采用实体按键设计，具有良好的按键手感，按键灵敏准确，寿命长，无机械按键声

6. 全数字音频技术，内置高性能CPU处理核心，高速DSP数字音效处理器，CD级音质

7. 会议终端、电源HUB、会议服务器等设备之间均采用网线连接，易于布线，方便施工管理

8. 支持环形手拉手、星型、混合型三种连接方式，一台分机的故障不会影响到系统中其他分机的工作，分机间出现一处连线故障也不会影响到系统工作，确保系统稳定可靠

9. 可预设3路输入通道，并有对应的快捷按钮及输入通道占用指示灯

10. 可预设2路输出通道，并有对应的快捷按钮，当所有译员终端关闭时，输出通道可自动切换到原音通道

11. 标配心型指向性驻极体麦克风，带开启指示灯圈

12. 多种长度的双软管鹅颈咪杆可选（标配410mm，可选 310mm/510mm）

13. 支持直接翻译和间接翻译

14. 带背光的高亮度128×64图形LCD屏，可显示译员终端的设置信息、输入输出通道号等信息

15. 具有通道选择按钮，长按快速增/减通道，短按增/减一个通道，方便通道选择

16. 可插拔咪杆，在休会期间

17. 可以拆卸，方便设备维护

18. 内置扬声器（2W），并有音量调节旋钮，可播放原音或译音通道语言

19. 具有同一通道互锁功能，当输出通道预设时，占用通道自动跳过。通道输出可设置互锁模式及自由模式

20. 通过软件设置，单一语言通道最多可同时接入6台翻译终端，当同一语言通道内译员终端打开话筒时，自动关闭上一台译员终端的话筒

21. 具有唯一的序列号，会议系统支持自动或者手动给系统设备分配ID

22. 具有译音计时功能（计时单位：时/分），方便译员的计时结算

23. 左右耳机输出接口（Ø3.5mm×2），连接头戴式耳机可收听原音或译音通道语言，带左右选择按钮，音量可调

24. 左右麦克风输入接口（Ø3.5mm×2），连接外置麦克风，带左右选择按钮，满足不同的使用场景

25. 左右录音输出接口（Ø3.5mm×2），连接录音设备，带左右选择按钮，输出音频根据译员终端收听的通道而定

26. 具有静音（消咳）功能，可防止不必要的声音传出

27. 具有语速提醒按钮，译员按下按钮可向发言终端发送信息，提醒发言者放慢语速（正在发言的会议终端的麦克风灯环或屏幕会闪烁）

28. 无需单独系统连接，可与所有会议终端混合连接

29. 具有超强抗手机干扰能力

30. 支持翻译间功能，同一翻译间内译员终端数量不受限制

31. 通过IEC 60914国际标准认证
